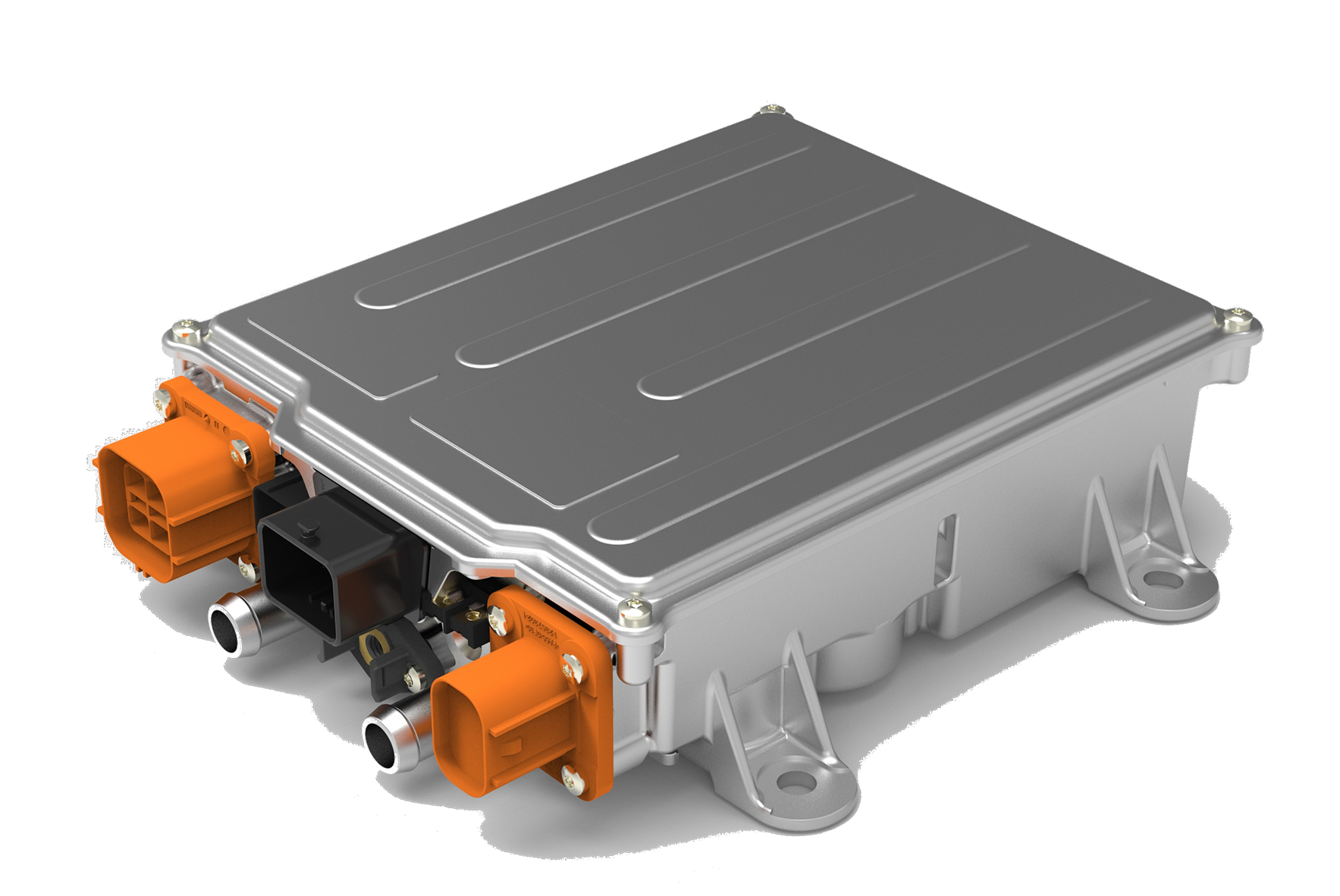

1功能要求 |
|
|
序号 | 事项 | 备注 |
|
1 | 车载充电机为隔离式车载充电机 |
|
|
2 | 将电网220VAC的电能转换为高压直流输出为动力电池充电 |
|
|
3 | 将动力电池的电能转换为电网标准220V AC供家用电器使用 |
|
|
4 | 具备唤醒功能（CC/CP/硬线信号/CAN唤醒/手动解锁唤醒） |
|
|
5 | 具备恒压、恒流、恒功率三种充电模式 |
|
|
6 | 具备充电接口温度检测和电子锁止功能 |
|
|
7 | 预留充电指示输出接口 | 充电口光带指示控制 |
|
8 | 具备CC/CP检测功能，满足GB/T 18487.1-2015和IEC 61851.1/21/22 - 2014 |
|
|
9 | 具备CAN通讯、CAN更新程序、CAN诊断、故障存储等功能 |
|
|
10 | 具有自身及控制对象故障诊断功能 |
|
|
2性能指标—充电 |
|
|
输入电器特性 | 项目 | 规格 |
|
|
交流输入电压 | 220Vac±20% |
|
|
AC最大输入电流 | 32A |
|
|
功率因素 | 0.99 @220Vac/50Hz
满功率 |
|
|
输入冲击电流 | ≤额定工作时最大稳态输入交流电流峰值的150% |
|
|
输入交流电压上报误差 | ±3% @-40℃~85℃ |
|
|
输入交流电流上报误差 | ≤16A, ±0.5A ;≥16A,±3% @-40℃~85℃; |
|
|
输出电器特性 | 低压输出电压 | 9~13.5V |
|
|
低压输出电流 | ≥1A |
|
|
最大输出充电功率 | 6.6kw |
|
|
充电输出电压 | 250-420VDC |
|
|
输出电压设定精度 | ±1% |
|
|
直流端最大输出电流 | 20A |
|
|
输出电流设定精度 | ≤10A时 ±0.5A，≥10A时 ±5% |
|
|
输出电流过冲调整时间 | ≤500ms |
|
|
输出电压纹波峰峰值 | ±5% |
|
|
输出电压上报误差 | ±3% |
|
|
输出电流上报误差 | ≤10A时 ±0.5A，≥10A时 ±3% |
|
|
满载转换效率 | ≥95% |
|
|
|
|
|
|
项目 | 规格 |
|
|
辅助电池输入电压范围 | 8~18V (常温） |
|
|
低压暗电流 | < 3mA 包括 ：CAN低功耗（待唤醒）、充电结束、充电故障、电网断电 |
|
|
开关机时间 | 开机：
1. 10s内达到满功率输出.
2. 在达到满功率输出过程中，超调量<10%最大输出电流范围
关机：
1. 在0.3s内,从100%功率或100%电流降到10%功率或10%电流.
2. 在0.5s内，从100%功率或100%电流降到0%功率或0%电流. |
|
|
|
|
|
|
|
|
充电机功率密度 | 1.1kw/kg |
|
|
防护等级（带线束端连接器） | IP67，GB 4208-2008 |
|
|
|
|
|
|
3性能指标—放电 |
|
|
项目 | 规格 |
|
|
放电输入电压 | 240-420VDC |
|
|
交流输出电压 | 220VAC±15%/50HZ |
|
|
输出功率 | 3.5kW |
|
|
动态电压瞬变 | ≤5% |
|
|
动态瞬变恢复时间 | ≤60ms |
|
|
最高转换效率 | ≥92% |
|
|
过载能力 | 110%额定负载下电流连续可靠工作时间≥1min 125%额定负载下电流连续可靠工作时间≥10s |
|
|
|
|
|
|
|
|
|
|
